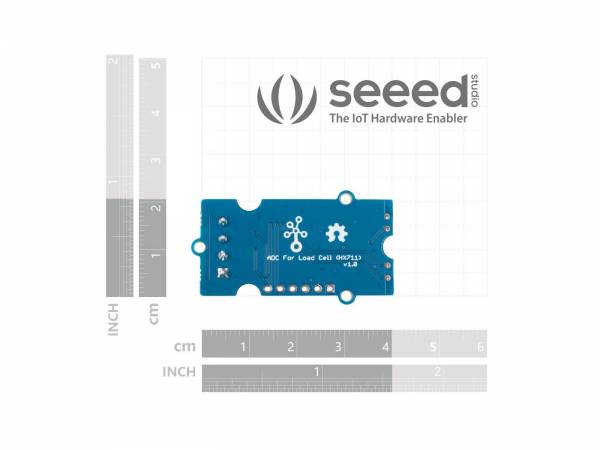

Grove - ADC para células de carga (HX711)
El Grove - ADC para células de carga (HX711) es un convertidor A/D de 24 bits diseñado específicamente para células de carga. El módulo está diseñado para ahorrarte tiempo (no requiere soldadura) y simplificar el uso de células de carga basadas en el HX711.
Incluye un amplificador en chip programable de bajo ruido con una ganancia opcional de 32, 64 y 128. El chip HX711 integra una fuente de alimentación regulada, un oscilador de reloj en chip y otros circuitos periféricos que ofrecen las ventajas de una alta integración, una respuesta rápida y una fuerte antiinterferencia.
Con el conector Grove y el terminal de tornillo de 4 patillas, es fácil conectar la célula de carga y el microcontrolador sin necesidad de soldar. Puedes construir tu propio sistema de sensor de pesaje Arduino en unos sencillos pasos.
¿Qué es el HX711?
El HX711 utiliza la tecnología de circuito integrado patentada de AVIA Semiconductor. Es un chip convertidor A/D de 24 bits diseñado para balanzas electrónicas de alta precisión. Este chip ofrece las ventajas de una alta integración, un tiempo de respuesta rápido y una fuerte antiinterferencia, lo que reduce el coste y mejora el rendimiento y la fiabilidad de la balanza.
Características
- Respuesta rápida: tiempo de estabilización de la salida de hasta 50 ms a RATE = DVDD y de hasta 400 ms a RATE = 0
- Fuerte supresión de interferencias: supresión simultánea de interferencias de corriente de 50 Hz y 60 Hz.
- Ganancia personalizable: Contiene un amplificador integrado, de bajo ruido y programable, con una ganancia opcional de 32, 64 y 128.
- Sistema enchufable de la unidad Grove: El producto garantiza "plug and play" y puede utilizarse en diversas aplicaciones.
Aplicación
- Balanzas electrónicas
- Balanzas peso-precio
- Balanzas electrónicas de plataforma
- Balanzas digitales
- Balanzas de paquetería
Especificaciones de la balanza
|
Tensión de funcionamiento |
2,6 V - 5,5 V |
|
Corriente de funcionamiento |
<1,5 mA |
|
Precisión de detección |
24 bits |
|
Velocidad de salida de datos |
10SPS u 80SPS |
|
Amplificación opcional |
32 para el canal B / 64 y 128 para el canal A |
Nota
El canal A se utiliza para medir el peso y tiene una ganancia programable de 128 ó 64.
El canal B se utiliza para detectar los parámetros del sistema y tiene una ganancia fija de 32
Lista de piezas
- 1x Grove - ADC para célula de carga (HX711)
- 1x cable Grove
