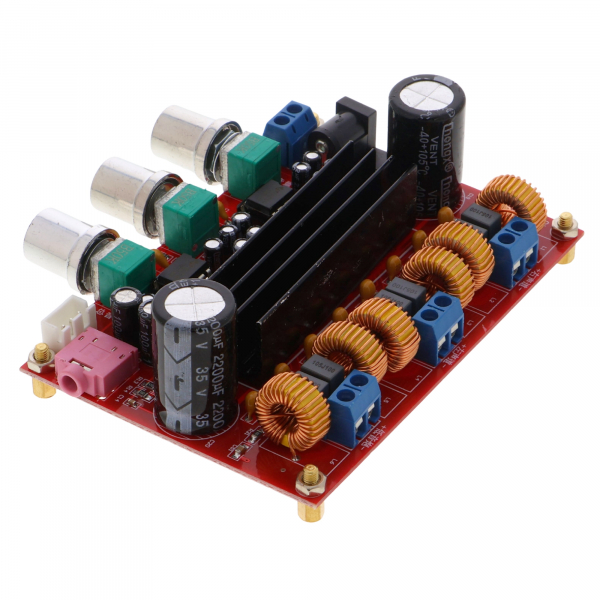

Carte d'amplification audio numérique TPA3116D2, DC12V-24V, 2,1 canaux, 2x50W+100W (subwoofer)

Produktübersicht

• Digitale Verstaerkerplatine mit integriertem TPA3116D2-IC fuer Audioausgaben
• Betriebsspannung 12 V Gleichstrom, max. 100 W Ausgangsleistung (4 Ohm, monokanal)
• Eingangsimpedanz 20 kOhm, Line-Level-Eingang (maximal 2 V RMS)
• Stereo- oder Mono-Betriebsmodus wahlbar
• Kompakte Platine mit Stromanschluss und RCA-Eingang, ohne Netzteil geliefert

Produktbeschreibung

Ein Audioverstaerker auf Basis des TPA3116D2 eignet sich zur digitalen Versorgung von aktiven Lautsprechern oder zur Ansteuerung passiver Lautsprecher mit bis zu 4 Ohm Impedanz. Der Betrieb erfolgt ueber eine 12-V-Gleichspannungsquelle, die separat beschafft werden muss. Das Modul verarbeitet Audiosignale auf Line-Pegel von Quellen wie Mikrocontroller-Boards oder Audio-DACs. Die Verstaerkung laesst sich durch externe Widerstaende konfigurieren, die Platine enthaelt daher Loethoehlen fuer die Anpassung an das jeweilige Projekt.

Der integrierte Verstaerker-IC erreicht eine maximale Leistung von etwa 100 W an 4-Ohm-Lasten im Monokanal-Betrieb. Fuer Stereo-Anwendungen steht das Modul ebenfalls zur Verfuegung. Die Platine erfordert einen Kühlkoerper bei hohen Dauerleistungen, um die Verlustwaerme abzufuehren. Unterschreitet das Eingangssignal 20 mV Schwelle, schaltet die automatische Stummschaltung ein und vermindert Rauschverhaeltnisse.

Einsatzszenarien liegen im Bereich Desktop-Audio-Systeme, Geraeteverstaerkung fuer portable Boxen, Benachrichtigungstexte in Embedded-Projekten und didaktische Audio-Versuche. Auch als Verstaerkungsstufe in groesseren Audio-Anlagen kann das Modul zwischen Signalprozessor und Lautsprecher zwischengeschaltet werden. Die Platine vertraegt das Stereosignal von Einplatinencomputern oder Soundkarten mit Line-Pegel-Ausgang, ohne Vorverstarkung.

Voraussetzung ist eine stabile 12-V-Gleichspannungsquelle mit ausreichender Stromversorgung, etwa 8 A bei voller Ausgangsleistung im Betrieb. Der RCA-Eingang akzeptiert monokanal oder Stereo-Signale bis maximal 2 V RMS; hoessere Pegel erfordern einen Spannungsteiler. Zur Montage an der Verstaerkerplatine selbst ist ein Kühlkoerper bei intensiver Nutzung notwendig, um eine Uebertemperatur auszuschliessen.

Sicherheitshinweis

Die Platine ist ausschliesslich fuer den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht fuer den Betrieb mit Netzeingangsspannungen geeignet. Bei Anschluss an eine externe Stromversorgung muß die Polung zwingend beachtet werden, da falsche Polung zum sofortigen Versagen des Moduls fuehrt. Vor der Inbetriebnahme ist sicherzustellen, dass Stromversorgung und Lautsprecherlast korrekt angeschlossen sind. Bei Fragen zu Installation und Betrieb sollte eine Elektrofachkraft hinzugezogen werden.

Lieferumfang

• 1x Digitale Audio-Verstärkerplatine TPA3116D2, DC12V-24V,  2,1-Kanal, 2x50W+100W (Subwoofer)
