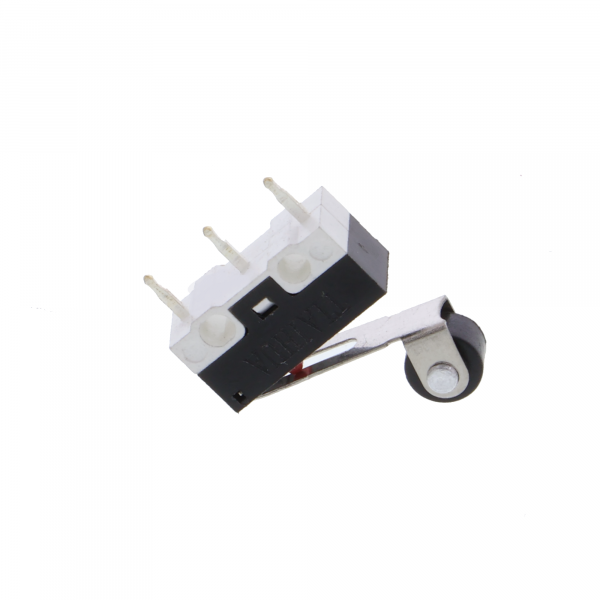

Microrupteur - vertical, avec rouleau

Produktübersicht

• Mikroschalter mit Rollenhebel für mechanische Positionserkennung
• SPDT-Wechselkontakt mit gemeinsamen Anschluss (COM), Öffner (NO) und Schließer (NC)
• Vertikale Bauform mit drei Leiterplattenlötanschlüssen
• Schaltet bis zu 2 A bei maximal 125 V AC
• Betriebstemperatur -25 °C bis +65 °C
• Ausgelegt für bis zu 5.000.000 Schaltzyklen
• Schnappauslösung ohne schleichenden Kontaktwechsel

Produktbeschreibung

Der Mikroschalter mit Rollenhebel erfasst mechanische Positionen und gibt diese als elektrisches Schaltsignal weiter. Ein Gegenstand, der gegen die Rolle drückt, lässt den Hebel kippen und löst einen schnellen Kontaktwechsel aus, ohne dass der Kontakt schleichend in den neuen Zustand übergeht.

Das Bauteil arbeitet als Wechselkontakt (SPDT) mit drei Lötanschlüssen. Der gemeinsame Kontakt COM kann mit entweder NO (normalerweise offen) oder NC (normalerweise geschlossen) verdrahtet werden, je nachdem ob der Schalter beim Drücken einschalten oder ausschalten soll. Der Übergangswiderstand der Kontakte liegt maximal bei 30 mΩ, Leckströme sind vernachlässigbar.

Die vertikale Bauform mit Anschlüssen senkrecht zur Leiterplatte passt auch in enge Bauraumbedingungen. Das Gehäuse misst nur 12 mm auf 6 mm mit 6 mm Höhe und wird direkt auf die Platine gelötet. Der Schalter arbeitet mit Strömen bis 2 A bei Wechselspannungen bis 125 V und eignet sich somit für kleine bis mittlere elektrische Lasten in Geräten und Maschinen.

Einsatz findet das Bauteil als Endschalter an beweglichen Teilen, als Näherungsschalter in Maschinen oder als Positionsmelder in selbstgebauten Steuerungen mit Mikrocontroller-Boards. Die Auslegung auf bis zu 5.000.000 Schaltzyklen und der Betriebstemperaturbereich von -25 °C bis +65 °C sichern lange Lebensdauer in verschiedenen Umgebungen.

Sicherheitshinweis

Der Schalter ist nicht für die direkte Einbindung in Hausstromkreise bestimmt. Er dient ausschließlich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten; bei Unsicherheiten vor Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x Mikroschalter - flach, mit Rolle
