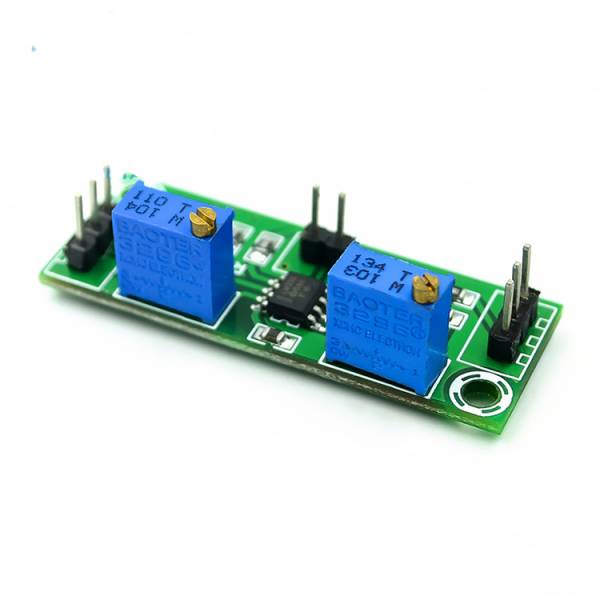

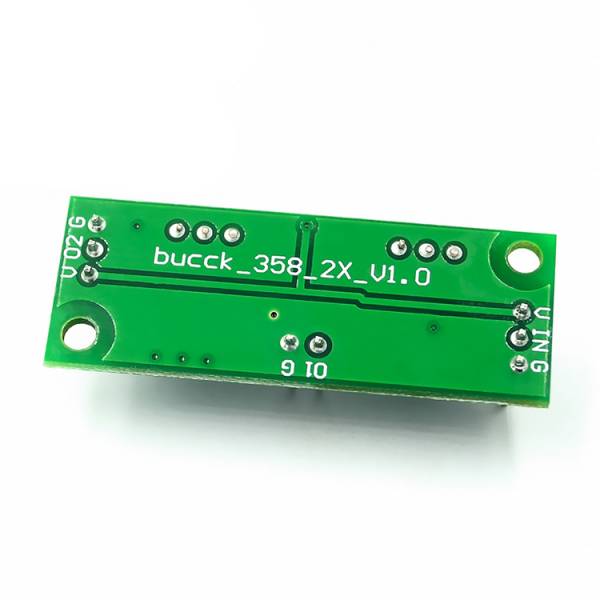

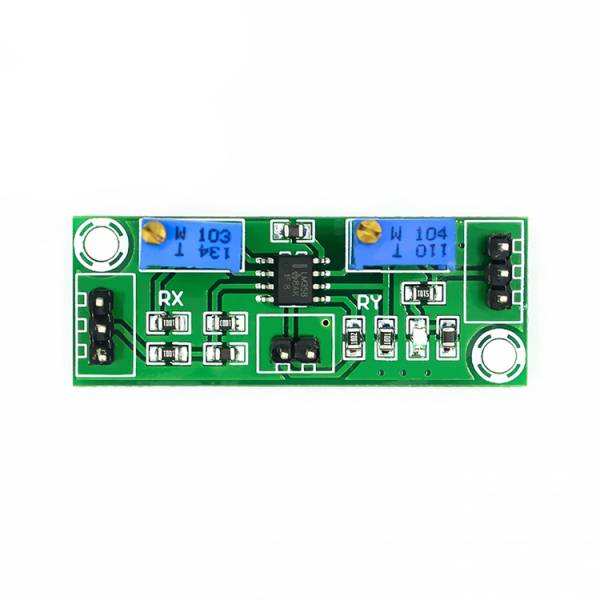

LM358 Amplificateur opérationnel double sur PCB

Produktübersicht

• Zweifacher Operationsverstärker auf Leiterplatte
• LM358-IC mit zwei unabhängigen Kanälen
• Betriebsspannung 3 bis 32 V, auch asymmetrisch möglich
• Single-Supply-Betrieb ohne negative Versorgungsspannung
• Verstärkung und Filterung analog einfach zu realisieren
• Eingänge bis Masse messbar, Offset-Spannung bis 5 mV

Produktbeschreibung

Der Zweifach-Operationsverstärker LM358 auf Leiterplatte ist ein vielseitiges Analog-Modul für Mess- und Regelaufgaben. Das IC enthält zwei voneinander unabhängige Verstärkerstufen, die sich mit wenigen externen Widerständen und Kondensatoren zu Vorverstärkern, aktiven Filtern oder Komparatoren konfigurieren lassen. Die breite Versorgungsspannung von 3 bis 32 Volt erlaubt den Betrieb mit einzelnen Spannungsquellen ohne aufwändige Stromversorgung, eine Besonderheit, die ihn auch für batteriebetriebene Systeme attraktiv macht.

Das Ausgangssignal reicht bis nahe an die Masse, was für Single-Supply-Anwendungen Messwerte über dem Bezugspotenzial direkt erfasst. Die Offset-Spannung liegt im Millivolt-Bereich, sodass die Verstärkerstufen ohne Kalibrationsaufwand einsatzbereit sind. Die Verstärkung und das Durchlassverhalten lassen sich über externe Widerstände frei einstellen, jeder Kanal arbeitet unabhängig und kann eine andere Aufgabe übernehmen.

Einsatzbereiche reichen von einfachen Sensor-Vorverstärkern für Temperaturfühler und Drucktransducer bis hin zu aktiven Hochpass- oder Tiefpassfiltern in der Datenerfassung. In Schaltreglern oder Stromregelkreisen stabilisieren die Kanäle Feedback-Signale. Auch als invertierender oder nicht-invertierender Vergleicher lassen sich die Stufen betreiben, um analoge Signale zu digitalisieren, etwa um einen Schwellwertdetektor aufzubauen, der ab 2,5 Volt einen digitalen Ausgang schaltet.

Für den Betrieb werden externe Widerstände und Kondensatoren benötigt, deren Werte je nach gewünschter Verstärkung und Bandbreite gewählt werden. Die Leiterplatte ist für manuelle Bestückung vorbereitet; Lötfähigkeiten sind erforderlich. Spannungsversorgung und Signaleingänge müssen auf die Stromversorgung des Gesamtaufbaus abgestimmt werden.

Sicherheitshinweis

Das Modul ist nicht für die Verwendung im Hausstromkreis bestimmt und dient ausschließlich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken. Beachten Sie die korrekte Polung der Versorgungsspannung, um Beschädigungen zu vermeiden. Arbeiten an oder in der Nähe der Hauselektroinstallation dürfen nur Elektrofachkräfte durchführen; wenden Sie sich bei Fragen zur Inbetriebnahme an eine Elektrofachkraft.

Lieferumfang

• 1x LM358 Zweifacher Operationsverstärker (Komparator, Differenzverstärker)
