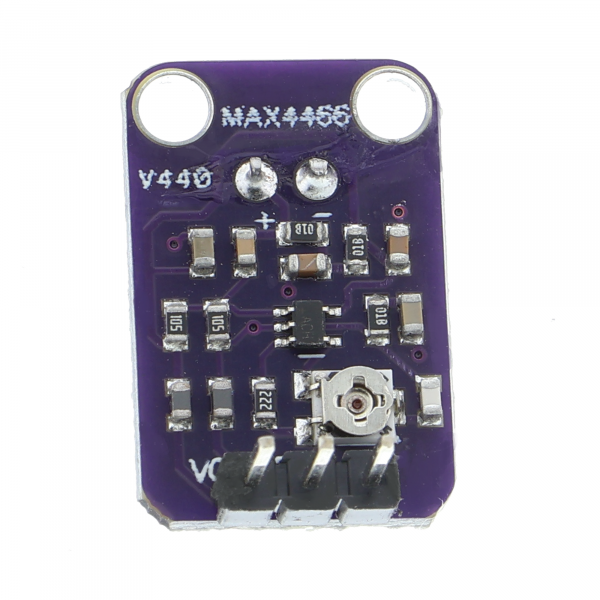

GY-MAX4466 Microphone électret, amplificateur

Produktübersicht

• Elektret-Mikrofonanschluss mit integriertem Vorverstärker für Mikrocontroller und Einplatinencomputer
• Ausgangssignal auf 0 bis 5 V normalisiert
• Messbereich für Schalldruckpegel typischerweise 20 bis 80 dB(A)
• Analoge Ausgabe an ADC-Eingang, alternativ digitale Signalverarbeitung nach Schwellenwertkomparator
• Versorgungsspannung 2,7 bis 5,5 V, sehr stromsparsam
• Bestückung auf kompakter Trägerplatine mit standardisierter Kopfzeile

Produktbeschreibung

Ein Elektret-Mikrofonanschluss mit integriertem Vorverstärker digitalisiert Schallpegel für Projekte auf Mikrocontroller-Boards. Das Modul verbindet das kleine Elektret-Kondensatormikrofon direkt mit dem Audiosignal-Eingang eines gaengigen Analog-Digital-Wandlers. Der Verstaerker regelt die Ausgangsspannung auf den Standardbereich 0 bis 5 V, so dass auch 3,3-V-Logik mit Pegelanpassung angesteuert werden kann.

Das Modul misst Schalldruckpegel im Bereich von etwa 20 bis 80 dB(A), ausreichend fuer die Erfassung von Gespraechen, Verkehrslarm und Umgebungsgeraeusche. Laute Schallquellen oberhalb dieses Bereichs, etwa Pneumatikhaemmer, koennen zu Saettigung des Ausgangs fuehren. Die analoge Spannung ermoeglicht freie Schwellenwertsteuerung ueber den Analog-Digital-Wandler, waehrend ein vorhandener Komparator auch unabhaengig fuer Larmerkennungsfunktionen arbeitet.

Typische Einsaetze sind Raumueberwachung mit Alarmerkennung bei Unruhegegeaeusch, Selbstlautstaerkeregelung von Musikplayern oder Soundanalyse-Projekte mit nachgelagerter Frequenzfilterung. Auch einfache Sprachbefehl-Systeme, die nur eine An-Aus-Entscheidung treffen muessen, laufen mit fester Larmgrenze zuverlassig. Der geringe Stromverbrauch unter 1 mA ermoeglicht Betrieb ueber Batterie.

Das Modul benoetigt eine Versorgungsspannung zwischen 2,7 und 5,5 V und verbindet sich ueber die Kopfzeile mit gaengigen Mikrocontroller-Boards. Der Analogausgang laedt einen ADC-Eingang mit niedriger Impedanz, Filterkapazitaeten auf der Platine reduzieren hochfrequentes Rauschen. Zur Hintergrund-Kalibrierung bei sich aendernden Umgebungsbedingnissen muss Firmware der aendernde Referenzbezugspunkt neu setzen.

Sicherheitshinweis

Das Modul ist ausschliesslich zum Aufbau von Prototypen sowie fuer Test- und Entwicklungszwecke bestimmt und nicht fuer den Einbau in Hausstromkreise geeignet. Arbeiten an oder nahe der Stromversorgung erfordern die Hinzuziehung einer Elektrofachkraft, bei Unklarheiten vor der Inbetriebnahme um Rat fragen.

Lieferumfang

• 1x GY-MAX4466 Elektret Mikrofon, Verstärker
