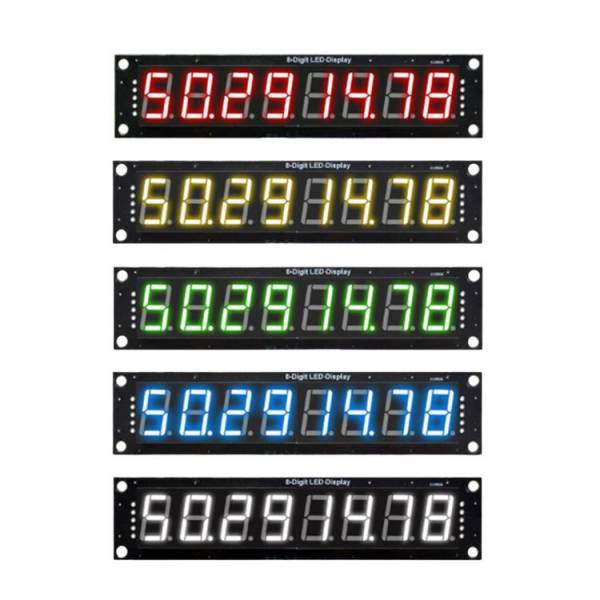

Afficheur à segments LED, 8 chiffres, 74HC595, 0,56" - 5 couleurs

Produktübersicht

• Acht-stellige 7-Segment-LED-Anzeige mit Schieberegister-Ansteuerung
• Ansteuerung über 74HC595 Shift Register mit nur drei Steuerleitungen
• In fünf verschiedenen Farben erhältlich
• Gemeinsame Kathode, direkte Ansteuerung über digitale Ausgänge möglich
• Scrollende Zahlendarstellung ohne zusätzliche Treiber
• Modernes SMD-Design mit niedrigem Stromverbrauch

Produktbeschreibung

Die 7-Segment-LED-Anzeige mit acht Stellen nutzt das Schieberegister 74HC595 zur Ansteuerung. Das Prinzip ist einfach, über nur drei Ausgänge eines Mikrocontrollers lassen sich alle acht Stellen und deren Segmente adressieren. Das Schieberegister serialisiert die Daten und gibt sie parallel aus, sodass der Port-Bedarf des Controllers minimal bleibt und mehrere dieser Anzeigen an denselben Bus angeschlossen werden können.

Die LED-Segmente sind als gemeinsame Kathode ausgeführt und arbeiten mit Standard-Logikpegeln. Jedem Segment ist ein vorgelagerter Vorwiderstand zugeordnet, was die externe Dimensionierung vereinfacht. Zahlen, Buchstaben und einfache Symbole lassen sich pixelweise darstellen. Die Helligkeit reicht für Anwendungen im Hellen aus, bleibt aber auf direkte Sichtlinie begrenzt.

Typische Einsätze sind digitale Messwertanzeigen wie Thermometer oder Spannungsprüfer, einfache Zähler zur Materialüberwachung oder Projektaufbauten mit Echtzeit-Feedback. Auch als Lernprojekt für serielle Datenübertragung und Multiplexing-Prinzipien macht die Anzeige Sinn.

Nötig sind ein Mikrocontroller mit mindestens drei freien digitalen Ausgängen und die entsprechende Software zur Serialisierung der Steuerwerte. Die Betriebsspannung beträgt 5 V. Bei Betrieb unterhalb dieser Spannung sinkt die Helligkeit proportional, bei höheren Pegeln droht Zerstörung.

Sicherheitshinweis

Eine Versorgung mit über 5 V beschädigt das Schieberegister und die LEDs. Dieses Modul dient ausschließlich dem Aufbau von Prototypen sowie Test- und Entwicklungszwecken und ist nicht für den Einbau in den Hausstromkreis bestimmt. Bei Arbeiten an oder nahe der Elektroinstallation ist vor der Inbetriebnahme eine Elektrofachkraft zu konsultieren.

Lieferumfang

• 1x LED-Segmentanzeige, 8 Stellen, 74HC595, 0,56" - Farbe nach Auswahl
