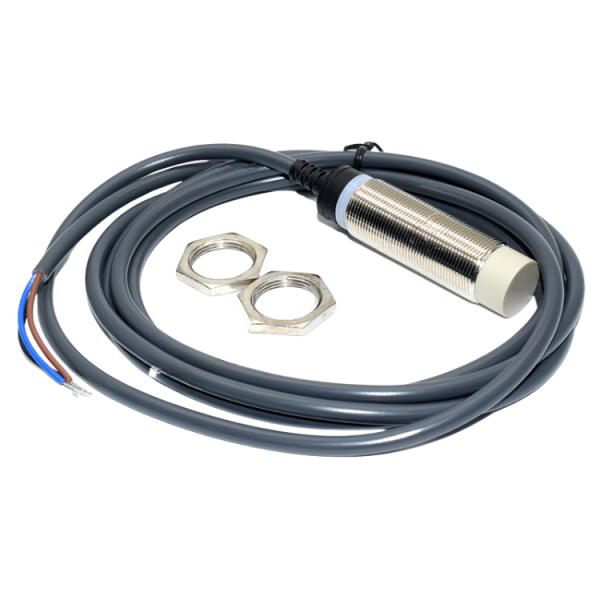

Detector de proximidad inductivo, NPN - NC/ NO (GSY18-G08NA/B)

Produktübersicht

• Induktiver Naeherungssensor fuer Naeheschaltungen ohne Beruehrung
• NPN-Ausgang, schaltbar als Normally Closed oder Normally Open
• Messbereich bis 8 mm
• Betriebsspannung 10 bis 30 V DC
• M18-Gewinde, in mehreren Ausfuehrungen erhaeltlich
• LED-Anzeige fuer Schaltzustand

Produktbeschreibung

Der induktive Naeherungssensor erkennt metallische Objekte in unmittelbarer Naehe, ohne diese zu beruehren. Sein Funktionsprinzip nutzt elektromagnetische Induktion, eine Spule erzeugt ein hochfrequentes Magnetfeld. Naehert sich Metall an, aendert sich die Feldstaerke, der Sensor erkennt dies und gibt ein Schaltsignal ab. Die Betriebsspannung liegt im Bereich 10 bis 30 V DC, der NPN-Ausgang liefert das Signal auf Niedrigspannungspegel fuer Mikrocontroller und Steuergeraete.

Der Messbereich reicht bis 8 mm, was Positionen in unmittelbarem Abstand zuverlaessig erfasst. Das M18-Gewinde ermoegliche eine Montage an verschiedenen Traegern. Je nach Anforderung ist der Sensor als Normally Closed (NC) oder Normally Open (NO) Variante verfuegbar, so dass sich die Schaltlogik ohne zusaetzliche Elektronik an die jeweilige Applikation anpasst. Eine LED zeigt den aktuellen Schaltzustand an.

Solche Sensoren erkennen das Erreichen von Positionen in Fertigungsanlagen, loesen etwa beim Eintritt eines Metallstaempels Folgeaktionen aus. In Pruefmaschinen detektieren sie die Anwesenheit von Werkstaecken oder Komponenten. Auch in Verfahrenssteuerungen ueberwachen Induktivsenoren Bewegungsablaeufe oder erkennen Verschleiss, wenn sich charakteristische Positionen verschieben.

Eine USB-Stromversorgung oder ein Labornetzteeil kann die Betriebsspannung liefern. Der Anschluss erfolgt ueber Dreiader-Leitung oder eine in mehreren Ausfuehrungen erhaeltliche Steckerverbindung. Sensorausgaenge dieser Art vertragen sich mit Logikeingaengen gaengiger Mikrocontroller-Boards ohne Pegelwandler.

Sicherheitshinweis

Der Sensor ist ausschliesslich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken bestimmt und nicht fuer den Einbau in den Hausstromkreis geeignet. Bei Arbeiten an oder in unmittelbarer Naehe der Elektroinstallation ist eine Elektrofachkraft erforderlich; im Zweifelsfall vor der Inbetriebnahme eine Elektrofachkraft konsultieren.
