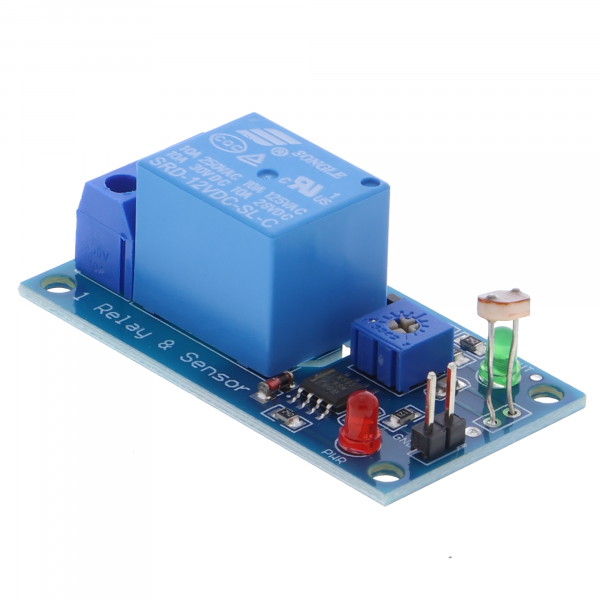

Relé 12V - Circuito fotodependiente con fotorresistencia

Produktübersicht

• Relais mit integriertem Fotowiderstand für lichtabhängige Schaltungen
• Betriebsspannung 12 V Gleichstrom
• Schaltkontakte bis 10 A
• Schaltpunkt zwischen 50 und 500 Lux einstellbar
• Verzögerung beim Schaltübergang vermeidbar durch RC-Netzwerk
• Gehäuse mit Potentiometer zur Schwellenwerteinstellung

Produktbeschreibung

Dieses Relais kombiniert einen Fotowiderstand mit einer elektronischen Schaltbaugruppe und schaltet Verbraucher automatisch je nach Lichtstärke. Das Modul reagiert auf Beleuchtungspegel zwischen 50 und 500 Lux und arbeitet mit einer Betriebsspannung von 12 V Gleichstrom. Ein eingebautes Potentiometer ermöglicht die Anpassung des Schaltpunkts an unterschiedliche Lichtverhältnisse vor Ort.

Der Fotowiderstand ändert seinen Widerstand entsprechend der einfallenden Lichtemenge, woraufhin ein Komparator das Relais auslöst oder freigab. Die Schaltkontakte können Verbraucher bis 10 A schalten, was sie für eine Vielzahl von Anwendungen verfügbar macht. Wer Prelleffekte vermeiden möchte, kann optional ein RC-Glied in den Schaltkreis einfügen.

Typische Einsatzbereiche sind Außenleuchten, die bei Dämmerung automatisch einschalten und bei Hellwerdung wieder ausschalten. Auch Gartenbeleuchtungen mit unabhängigen Lichtsensoren profitieren davon. Im Ausstellungsbereich können Vitrinen ihre Innenbeleuchtung an die Außenhelligkeit anpassen. Wer eine Alarmanlage mit Lichtsensor ausstatten möchte, nutzt dieses Modul als Kopplungselement zwischen Sensor und Schaltlogik.

Für den Betrieb wird eine stabilisierte 12-V-Stromquelle benötigt, die den Ruhestrom des Moduls (etwa 20 bis 30 mA) plus den Strom der angeschlossenen Verbraucher liefert. Das Relais ist nicht für den direkten Anschluss an Haushaltsstrom ausgelegt. Auch eine Spitzenlast bei Schaltübergang muss die Stromquelle verkraften.

Sicherheitshinweis

Dieses Relais ist ausschließlich für Test- und Entwicklungszwecke sowie zum Aufbau von Prototypen bestimmt. Es darf nicht in die Hausstrominstallation eingebaut werden. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten; bei Unklarheiten zur Dimensionierung der Stromversorgung oder zur Lasten vor der Inbetriebnahme eine Elektrofachkraft konsultieren.
