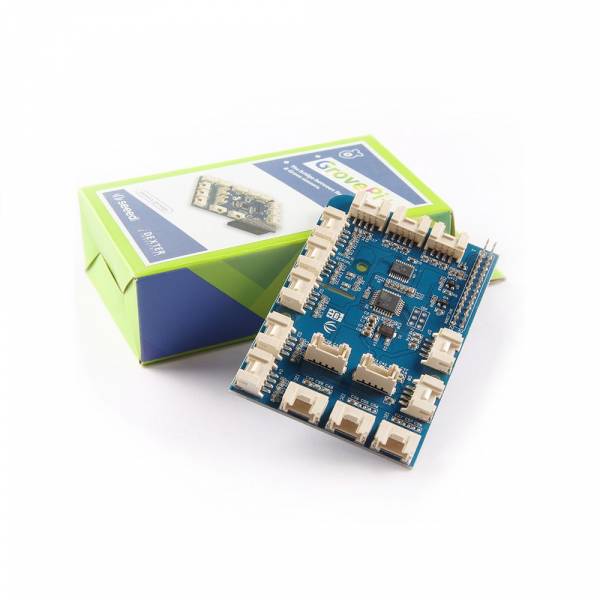

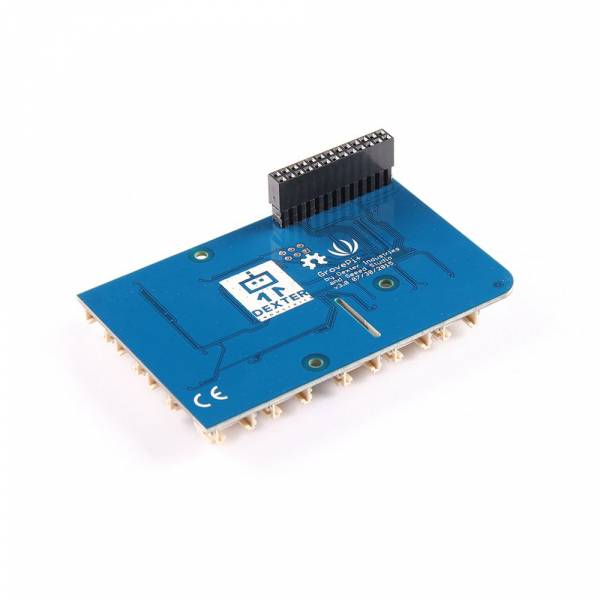

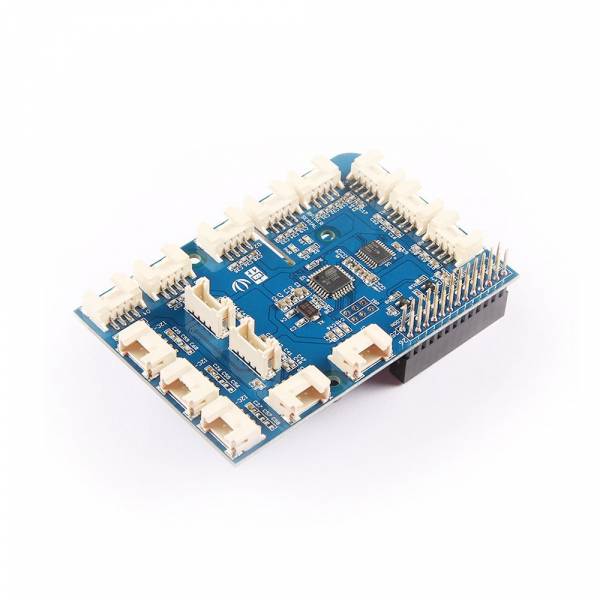

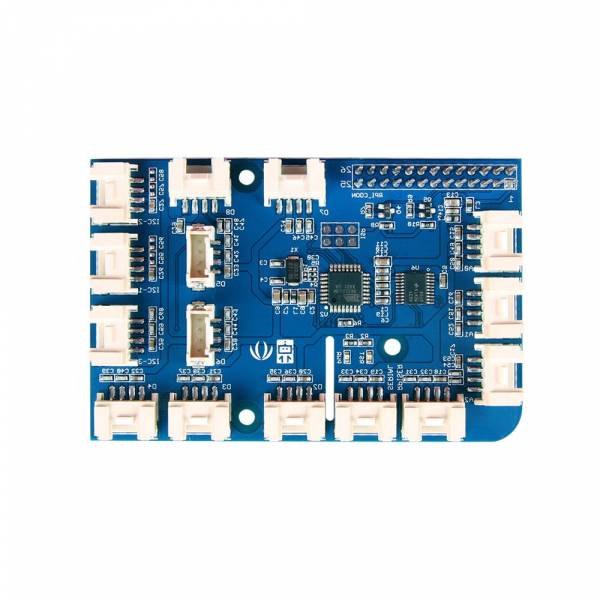

GrovePi+ - Carte d'extension Raspberry Pi
GrovePi+ est une carte d'extension avec 15 interfaces à 4 broches de Grove, qui apporte les capteurs Grove sur le Raspberry Pi. C'est la dernière version compatible avec le Raspberry Pi modèle B/B+/A+/2/3/4.
Cette carte permet le système Grove convivial et modulaire pour le Raspberry Pi, de sorte que la soudure ou les planches de connexion ne sont plus nécessaires : Connecte tes capteurs Grove et commence à les programmer directement. Grove est une collection conviviale de centaines de modules plug-and-play peu coûteux qui capturent et contrôlent le monde physique. En connectant les capteurs Grove au Raspberry Pi, ton Pi se retrouve dans le monde physique. Avec des centaines de capteurs des familles Grove, les possibilités d'interaction sont infinies.

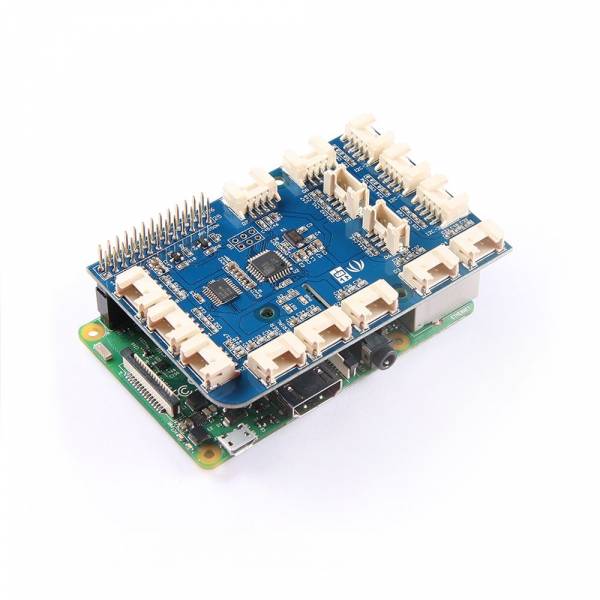

Il y a trois trous de fixation qui s'adaptent parfaitement à toutes les versions du Raspberry Pi.
Note : la carte Raspberry Pi n'est pas incluse.
Caractéristiques
- Compatible avec de nombreuses cartes de développement : y compris Raspberry Pi modèle B/B+/A+/2/3/4
- Connexions SPI et UART plus rapides et plus fiables
- Montage plus facile des câbles de caméra et des câbles LCD
- Procédures simplifiées pour la mise à jour du firmware
Extension Grove pour Raspberry Pi : Grove Base Hat Vs. GrovePi+
| Paramètres | Grove Base Hat pour Raspberry Pi | GrovePi+ |
|---|---|---|
| Tension de fonctionnement | 3,3 V | 5V |
| MCU | STM32F030F4P6 | ATMEGA328P |
| Ports Grove | 6 Numérique (3,3 V) 4 Analogique (3,3 V) 3 I2C (3,3 V) 1 PWM (3,3 V) 1 RPISER (UART) Connexion au Raspberry Pi (3,3 V) 1 SWD | 7 Numérique (5 V) 3 Analogique (5 V) 3 I2C (5 V) 1 SERIAL : connexion à ATMEGA328P D0/1 (5 V) 1 RPISER : connexion à Raspberry Pi (3,3 V) 1 ISP |
| Grove-Digital | Connexion directe au Raspberry Pi | Connecte-toi aux broches numériques de l'ATMEGA328P et transfère-le au signal I2C, puis au Raspberry Pi via le convertisseur de niveau |
| Grove-Analog | Connecte-toi à STM32F030F4P6 (ADC 12 bits), puis transfère-le au signal I2C et transmets-le directement au Raspberry Pi | Connecte-toi aux broches analogiques de l'ATMEGA328P (ADC 10 bits), puis transfère-le au signal I2C et ensuite au Raspberry Pi via le convertisseur de niveau |
| Grove-I2C | Connexion directe au Raspberry Pi | Établir une connexion avec le Raspberry Pi via le convertisseur de niveau |
| Grove-PWM | Connexion directe au Raspberry Pi | N / A |
| RPISER | Connexion directe au Raspberry Pi | Connexion directe au Raspberry Pi |
| SÉRIE | N / A | Se connecter aux broches numériques D0/D1 de l'ATMEGA328P et transmettre au signal I2C, puis au Raspberry Pi via le convertisseur de niveau |
| SWD | Graver le firmware sur STM32F030F4P6 | N / A |
| ISP | N / A | Graver le firmware sur ATMEGA328P |
| Broches de connexion Raspberry Pi | 40 | 26 |
Spécifications

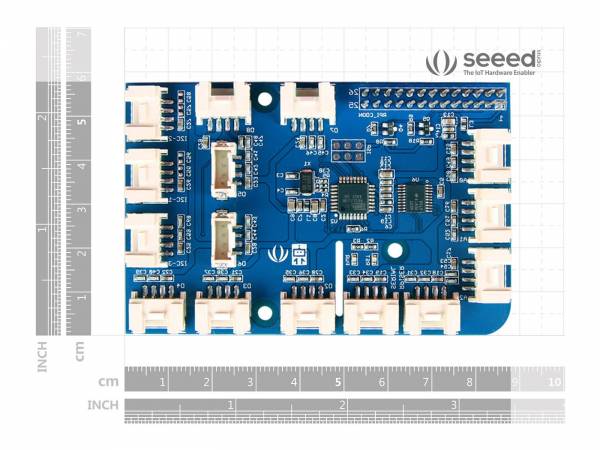

- Dimensions : 88mm x 58mm x 23mm
- Poids : 51g
- Tension de sortie Vcc de l'en-tête Grove : 5Vdc
- Ports numériques : 7
- Ports analogiques : 3
- Ports I2C : 3
- Port série pour connexion à GrovePi : 1
- Port série pour connexion à Raspberry Pi : 1
Liste des pièces
1x GrovePi+ - carte d'extension Raspberry Pi
Raspberry Pi et le câble Grove ne sont pas inclus !
