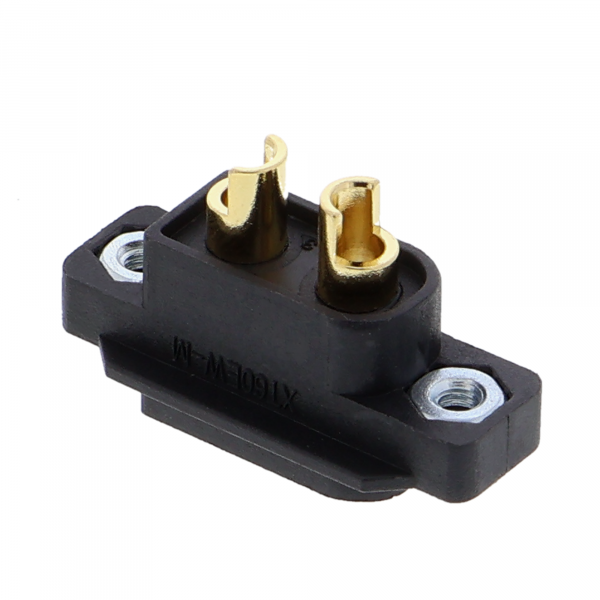

XT60EW-M Panel-Mount Steckverbinder – 3,5 mm vergoldete Kontakte (2-polig)

Produktübersicht

• Einbau-Steckverbinder für Batterie- und Stromversorgungsleitungen
• Panel-Mount-Ausführung mit Flansch und zwei Schraublöchern zum Einbau in Gehäusewände
• 2-polig mit 3,5-mm-Kontaktstiften, vergoldet
• Nennstrom 20 A, kurzzeitig bis 40 A bei 500 V DC
• Hochtemperaturbeständiges Nylon-Gehäuse mit Messing-Kontakten

Produktbeschreibung

Dieser Einbau-Steckverbinder erweitert das XT60-System um eine Panel-Mount-Variante für feste Gehäusedurchführungen. Der Flansch mit zwei Schraublöchern ermöglicht die starre Befestigung in Frontplatten oder Gehäusewänden, während die Kontaktstifte aus der Öffnung ragen und als Steckseite für externe Kabel oder Akkus dienen. Auf der Rückseite lassen sich Leitungen anlöten, sodass interne und externe Verkabelung über diesen Verbinder zusammengefasst werden.

Das Gehäuse besteht aus hochtemperaturbeständigem Nylon, die vergoldeten Kontakte aus Messing sorgen für niedrigen Übergangswiderstand und Korrosionsbeständigkeit. Die elektrische Auslegung mit 500 V DC Nennspannung und 20 A Dauerstrom (40 A Kurzzeit) macht den Verbinder für Stromversorgungen mit höheren Leistungsanforderungen geeignet. Der Kontaktwiderstand von 0,6 mΩ hält Wärmeverluste minimal, der Betriebstemperaturbereich von -20 °C bis 120 °C deckt typische Einsatzbedingungen ab.

Einsatz findet dieser Steckertyp hauptsächlich in RC-Modellen, Multicoptern und Drohnen zur Akku- und Motorankopplung, ebenso in Flugmodellen und 3D-Druckern als standardisierte Schnellkupplung für Stromversorgungsleitungen. Zur Montage werden zwei M2,5-Schrauben (üblicherweise 12 mm Länge) durch die Flanschlöcher geführt. Für den Einsatz ist ein passender XT60-Gegenstecker erforderlich; bei Montage in metallische Gehäuse sollten die elektrischen Abstände zur Vermeidung von Kurzschlüssen beachtet werden.

Sicherheitshinweis

Dieser Steckverbinder ist nur für die Verkabelung von Gleichspannungssystemen in Modellbau, Prototypen und Entwicklungsanwendungen bestimmt, nicht für den Einbau in die Hausinstallation. Arbeiten an oder in der Nähe von Leitungen mit hohen Strömen dürfen nur von Elektrofachkräften durchgeführt werden; bei Fragen zur sicheren Montage oder Belastbarkeit vor Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1× XT60EW-M 3,5 mm vergoldeter Panel-Mount Steckverbinder
