Detector de movimiento SR602 Detector de movimiento MINI PIR

Produktübersicht

• PIR-Bewegungsmelder zur Erkennung von Körperwärme
• Digitaler Ausgang, High bei Bewegung, Low im Ruhezustand
• Versorgungsspannung 3,3 V bis 15 V
• Sehr geringer Ruhestrom von 20 µA

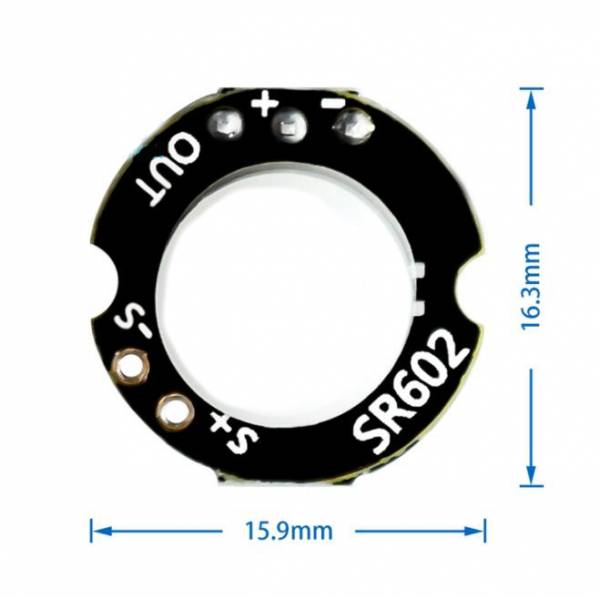

• Drei nach unten gerichtete Pins für Breadboard-Montage
• Empfindlichkeit und Ausgangszeit über Lötwiderstände einstellbar

Produktbeschreibung

Der PIR-Bewegungsmelder erkennt Infrarot-Veränderungen, die von der Körperwärme von Menschen oder Tieren ausgehen. Eine aufgesetzte Kunststofflinse bündelt die Infrarotstrahlung auf das Sensorelement, und eine Schaltung auf der Platine wandelt das analoge Signal in ein digitales um, das direkt von einem Mikrocontroller eingelesen werden kann. Damit entfällt jegliche zusätzliche Signalverarbeitung.

Die Betriebsspannung zwischen 3,3 V und 15 V ermöglicht den Anschluss an nahezu alle üblichen Entwicklungsboards ohne Pegelwandler. Nach dem Einschalten liefert das Modul kurzzeitig einen hohen Ausgang, bevor es in den Überwachungsbetrieb übergeht. Im Standardzustand hält der Ausgang nach erkannter Bewegung für kurze Zeit den hohen Pegel, ehe er wieder sinkt, lässt sich aber durch Widerstände auf der Platinenseite anpassen.

Der extrem geringe Ruhestrom von 20 µA macht das Modul ideal für batteriebetriebene Projekte und Anwendungen mit wenig verfügbarem Bauraum. Typischerweise kommt es in automatischen Beleuchtungen, einfachen Alarm- und Sicherheitssystemen sowie Zugangskontrollen zum Einsatz. Bei der Montage sollte bedacht werden, dass das Modul auch direkte Sonneneinstrahlung oder warme Luftströme fälschlich als Bewegung interpretieren kann und daher eine geeignete Ausrichtung benötigt. Für den Anschluss genügen die drei Pins direkt auf einem Breadboard oder an einem Mikrocontroller.

Sicherheitshinweis

Das Modul ist ausschliesslich zum Aufbau von Prototypen sowie Test- und Entwicklungszwecken bestimmt und nicht fuer den Einbau in den Hausstromkreis geeignet. Die Betriebsspannung muss im angegebenen Bereich von 3,3 V bis 15 V bleiben, um Schaeden zu vermeiden. Bei Arbeiten an oder nahe der Elektroinstallation konsultieren Sie vor der Inbetriebnahme eine Elektrofachkraft.

Lieferumfang

• 1x Bewegungsmelder SR602 MINI Motion Sensor Detector Module
