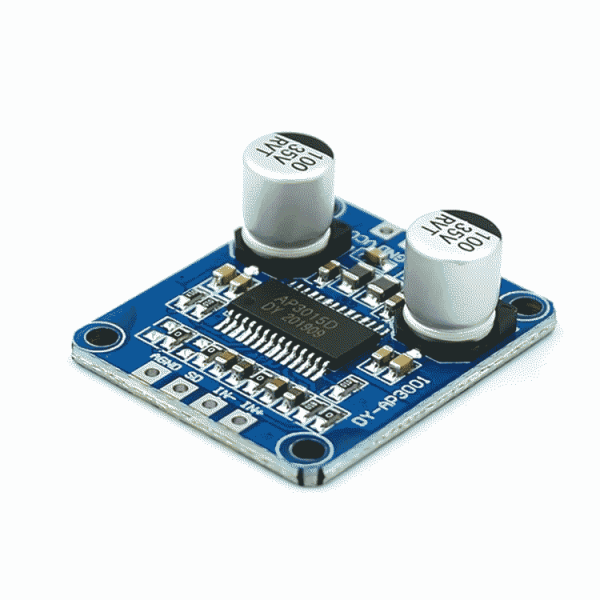

Módulo amplificador digital Bluetooth 30W DY-AP3001, DC 8V-24V, mono

Descripción del producto:

El DY-AP3001 es un potente módulo de audio Bluetooth mono con amplificador integrado. Permite la conexión directa de altavoces y es ideal para proyectos de altavoces DIY y soluciones de transpondedor.

Características:

• Amplio rango de voltaje (8V-24V)
• Compatible con varios tipos de altavoces
• Compatible con la activación y desactivación de la salida

Especificaciones técnicas:

• Nombre del producto: Amplificador digital DY-AP3001
• Modelo: DY-AP3001
• Tensión de funcionamiento: DC 8V-24V
• Modo de funcionamiento: Clase D
• Canales: Mono
• Entrada: Audio Bluetooth

• Potencia de salida:

• 30W a 16V / 4Ω
• 20 W a 12 V / 4Ω
• 10 W a 12 V / 8Ω
• 15 W a 16 V / 8Ω
• 25 W a 24 V / 8Ω
• Potencia de altavoz recomendada: 30W-300W

• Recomendación de los altavoces:

• 4Ω: Tensión de funcionamiento 8V-16V
• 8Ω: Tensión de funcionamiento 8V-24V
• Temperatura de funcionamiento: de -40°C a +85°C
• Humedad defuncionamiento: 0%-95% HR
• Tamaño del módulo: 26 × 22 × 10 mm

Notas de aplicación:

1. Selecciona el altavoz adecuado y conéctalo según el diagrama de cableado.
2. Conecta correctamente la fuente de alimentación al terminal de entrada.

Aplicaciones típicas:

• Altavoces modificados
• Amplificadores de audio
• Sistemas de audio para coches

Notas importantes:

• Asegúrate de que estás protegido contra la electricidad estática.
• Tensión de funcionamiento recomendada: DC 8V-24V (máx. 26V).
• Para altavoces de 4Ω, la tensión de entrada no debe superar los 16 V.
• Para altavoces de 8Ω, la tensión de entrada no debe superar los 24 V.
• Utiliza una fuente de alimentación con una corriente nominal de al menos 2 A.
• Asegúrate de que la polaridad de la fuente de alimentación es correcta.
• Utiliza cables cortos para evitar interferencias en la señal.
• Se recomienda utilizar altavoces con una potencia mínima de 30W.

Solución de problemas (FAQ):

1. El altavoz sólo emite un sonido "uf" tras encenderse y permanece mudo.

   • Reduce la tensión de entrada y vuelve a encender.

   • Comprueba la impedancia del altavoz (debe estar entre 4Ω y 8Ω).

   • Asegúrate de que la fuente de alimentación suministra al menos 2 A.

2. Ruido durante la reproducción.

   • Comprueba la fuente de sonido y cámbiala si es necesario.

   • Utiliza cables de audio apantallados.

   • Sustituye los altavoces o la fuente de alimentación.

Volumen de suministro:

1x DY-AP3001 Módulo amplificador digital, DC 8V-24V, sonido mono
