PLC - Módulo de acoplamiento Dobot / optoacoplador de 2 vías de 8 canales

Acoplador PLC Funduino - conecta de forma segura PLC Siemens y otros sistemas de 24 V al DOBOT Magician

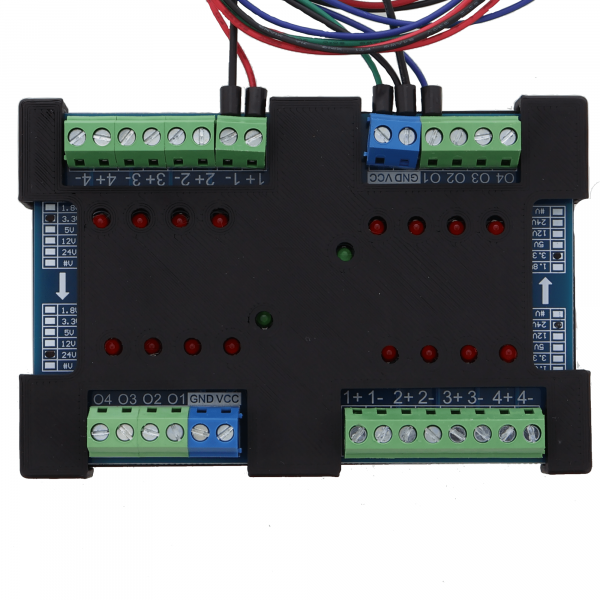

El acoplador PLC Funduino permite un acoplamiento fiable y aislado galvánicamente entre un PLC Siemens con lógica de 24 V y el DOBOT Magician a través de su puerto GP2 u otras piezas disponibles.
El módulo se ha desarrollado especialmente para conectar señales de PLC industriales a la lógica de E/S de 3,3 V del DOBOT de forma segura y sin riesgos para el robot.

Adaptación segura de la tensión en ambas direcciones

Como el DOBOT Magician no tolera señales de 24 V, el acoplador PLC Funduino integra dos optoacopladores/convertidores de nivel aislados galvánicamente:

24 V → 3,3 V (4 canales)
Las salidas del PLC pueden dirigirse de forma segura a una entrada digital del robot (por ejemplo, la señal de inicio).

3,3 V → 24 V (4 canales)
El robot puede enviar de forma segura señales de estado o de preparado al PLC.

Esto permite una sólida comunicación bidireccional entre el PLC y el robot, sin conexión eléctrica directa y sin riesgo de daños por sobretensión

Desarrollado para la educación, el laboratorio y la formación industrial

El acoplador PLC es ideal para

• Formación y enseñanza (fundamentos del PLC, integración de la robótica)
• Laboratorios tecnológicos y universidades
• Instalaciones de formación relacionadas con la industria
• Demostraciones didácticas de protocolos de apretón de manos
• Las aplicaciones típicas son las señales de inicio/fin, los controles de secuencias sencillas o el aprendizaje de los handshakes de robots PLC (inicio → acción → retroalimentación)

Integración sencilla en el puerto GP2

El acoplador PLC Funduino está diseñado para utilizar los pines EIO14 / EIO15 del puerto GP2 del DOBOT Magician, tal y como recomienda el fabricante.
Un conector GP2 preensamblado de 4 patillas simplifica la conexión y reduce los errores de cableado.

Pero, además, están disponibles todos los canales de los optoacopladores. Un total de 8 canales.

Lo más destacado de un vistazo

• Ajuste seguro del nivel de 24 V ↔ 3,3 V
• Aislamiento galvánico para proteger el PLC y el robot
• Comunicación bidireccional (PLC → robot ↔ PLC)
• Ideal para PLC Siemens (por ejemplo, S7-1200)
• Adecuado para DOBOT Magician (puerto GP2)
• Ideal para educación, formación y demostración
• Probado en la práctica con ejemplo de apretón de manos

Volumen de suministro

1x módulo optoacoplador 24 V → 3,3 V (4 canales)

1x módulo optoacoplador 3,3 V → 24 V (4 canales)

1x carcasa adecuada

2x conector JST adecuado para el Dobot Magician

1x Instrucciones con programa de ejemplo para el Dobot Magician

Se trata de un kit de construcción. El cableado debe realizarse según las instrucciones.
