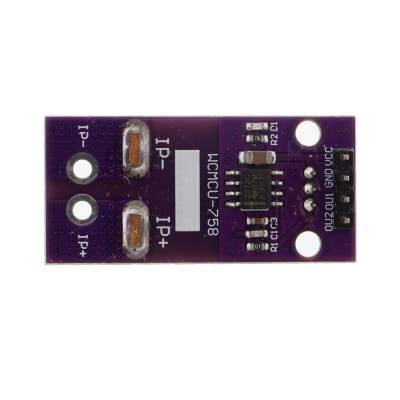

Sensor de corriente Allegro 50A / ACS758 ACS758 LCB-050B-PFF-T Bidireccional

Produktübersicht

• Stromsensor für Hall-basierte Messung von Gleichstrom bis 50 Ampere
• Analoger Spannungsausgang, kalibriert auf 100 mV pro Ampere
• Betriebsspannung 3,3 bis 5,5 Volt
• Gaengige Steckerverbindung fuer 1,4 mm Leitungsquerschnitte im Strompfad
• Eingebaute Tiefpassfilterung zur Rauschreduktion

Produktbeschreibung

Ein Hall-basierter Stromsensor ermöglicht die präzise Messung von Gleichströmen bis 50 Ampere ohne ohmschen Messwiderstand in der Stromleitung. Das Modul misst die magnetische Feldstärke um einen stromdurchflossenen Leiter herum und gibt die Stromstärke als proportionale Spannung aus.

Die Ausgangsspannung beträgt 100 Millivolt pro Ampere und kann direkt an den Analog-Eingang eines Mikrocontrollers angeschlossen werden. Die breite Betriebsspannung von 3,3 bis 5,5 Volt macht eine Anpassung an verschiedene Logikpegel überflüssig. Das Bauteil enthält bereits eine Filter-Schaltung, die hochfrequente Störungen unterdrückt und stabile Messwerte liefert.

Der Stromsensor eignet sich für Anwendungen wie die Überwachung von Akkus und Stromversorgungen in Robotik-Projekten, die Regelung von Motorströmen bei leistungsstarken Antrieben oder die Messung von Last-Profilen in dezentralisierten Stromnetzen. Besonders ist die Möglichkeit, Überströme zu erkennen und daraufhin Schaltmaßnahmen auszulösen, ohne die Messstrecke zu unterbrechen.

Für den Betrieb ist lediglich die Stromversorgung des Sensors und eine Verbindung zum Analog-Eingang des Controllers erforderlich. Der Strompfad wird über die aufgelöteten Anschlüsse für Leitungen bis 1,4 Millimeter Querschnitt hergestellt; bei dickeren Kabeln müssen Adapter beschafft werden.

Sicherheitshinweis

Der Stromsensor ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht für den Einbau in den Hausstromkreis geeignet. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten. Bei Stromlasten über dem angegebenen Bereich oder Unklarheiten zur Stromleitung vor der Inbetriebnahme eine Elektrofachkraft konsultieren.
