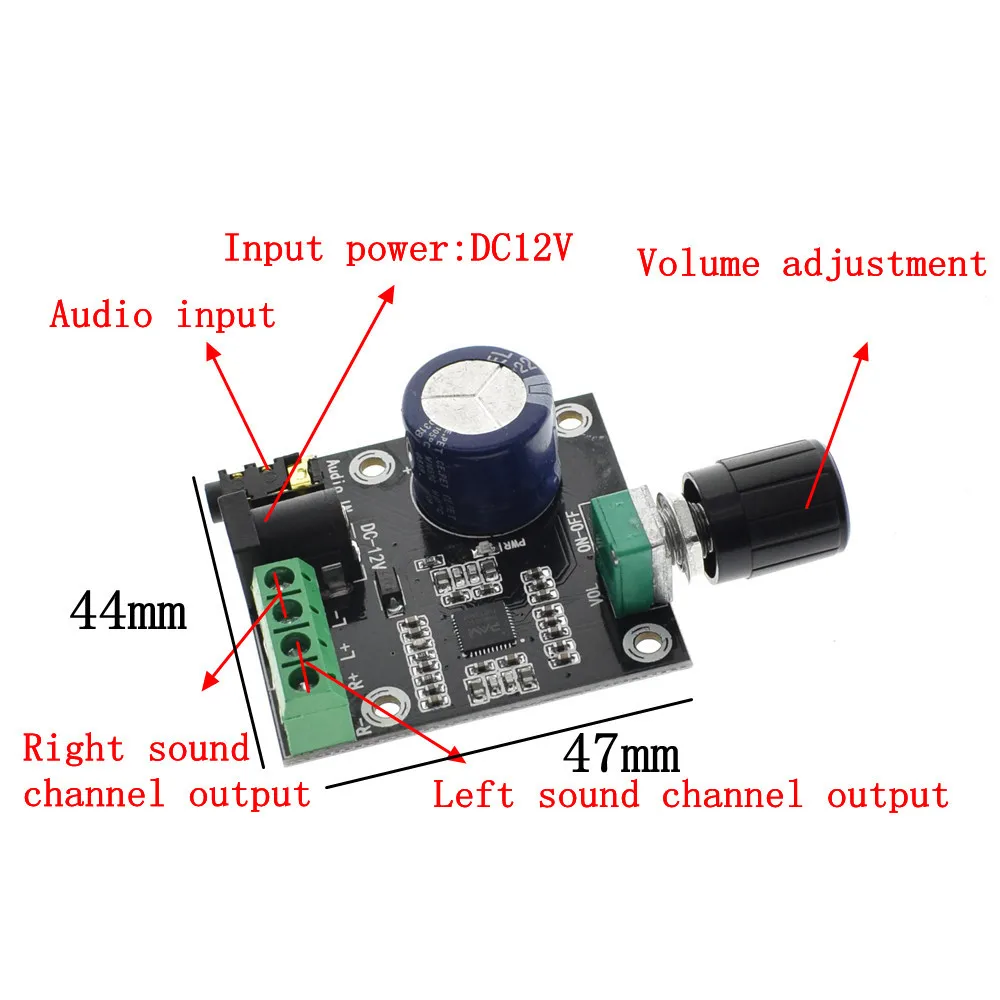

Amplificador de audio XH-M120 PAM8610, 2x10W

Produktübersicht

• Zweikanaliger Audioverstaerker mit je 10 W Ausgangsleistung an 4 Ohm
• Eingangsspannung 5 bis 26 V, betriebsoptimal ab 12 V
• Integrierter Verstaerkungsgain (20 dB), fest eingestellt
• Analoger Eingang ueber 3,5-mm-Klinkenbuchse
• Zwei Lautsprecherausgaenge fuer 4 bis 8 Ohm Impedanz
• Platine mit Verstaerkungsintegrierten PAM8610 und aktiver Rueckkopplungsregelung
• Massereduktion durch fehlende externe Filterinduktivitaeten

Produktbeschreibung

Dieser Audioverstaerker verstaerkt Audiosignale von mobilen Geraeten, Computern oder Einzelplatinen-Rechnern auf eine fuer kleine bis mittlere Lautsprecher nutzbaren Pegel. Das integrierte Verstaerkungsmodul PAM8610 arbeitet mit Pulsweitenmodulation und erzeugt aus einem analogen Eingangssignal zwei unabhaengige Kanaele mit je bis zu 10 W Leistung an 4-Ohm-Lautsprechern.

Die Stromversorgung erfolgt zwischen 5 und 26 V, wobei ab 12 V Betriebsspannung die maximale Ausgangsleistung erreicht wird. Darunter sinkt die verfuegbare Leistung entsprechend. Der feste Verstaerkungsfaktor von 20 dB ist bereits auf der Platine kalibriert, eine nachtraegliche Anpassung ist nicht vorgesehen. Das ermoeglicht den Direktanschluss an Audio-Quellgeraete mit Standardausgangspegel ohne zusaetzliche Verstaerkungselektronik.

Die Platine eignet sich fuer tragbare Lautsprecher und Prototypen von Multimediaanwendungen, etwa kleine Musikboxen, drahtlose Lautsprecher mit bestimmtem Funkmodul oder Soundeffekt-Ausgaben von Robotik-Projekten. Die passive Bauweise ohne externe Filterinduktivitaeten reduziert das Platzbedarfnis und die Vulnerabilitaet gegenueber Stoessen.

Ein Audiosignal steht an der 3,5-mm-Klinkenbuchse bereit. Jeder der beiden Lautsprecher-Ausgaenge ist fuer Impedanzen zwischen 4 und 8 Ohm ausgelegt; bei zu niedriger Impedanz kann der Verstaerker thermisch ueberlasten. Die Stromversorgung wird separat zugeschaltet und muss eine ausreichende Stromtraegfaehigkeit haben, besonders wenn beide Kanaele nahe der Maximalleistung arbeiten.

Sicherheitshinweis

Der Betrieb an Spannungen ueber 24 V erfordert sichere Stromquellen und Strombegrenzung gegen Kurzschluss. Diese Platine ist ausschliesslich zum Aufbau von Prototypen und Testaufbauten bestimmt, nicht fuer die Montage in Consumer-Geraete oder Einbau in Stromkreisinfrastruktur. Bei Integrationszweifeln oder ungeklaerrter Stromversorgung vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x Audioverstärker XH-M120 PAM8610, 2x10W
