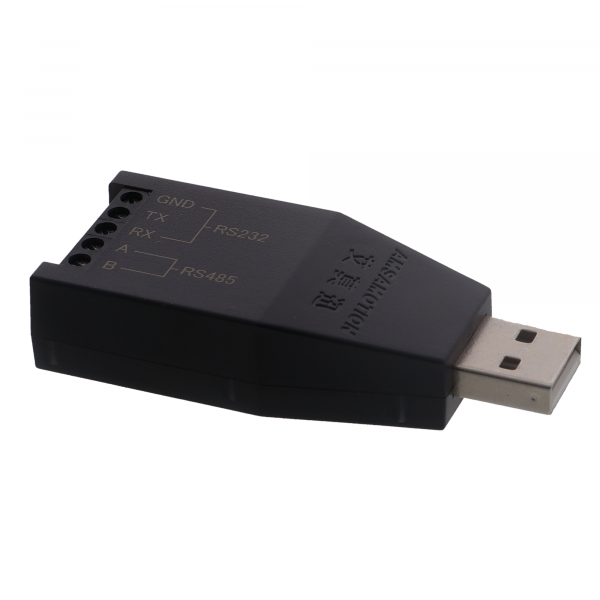

Conversor USB a RS232 / RS485

Produktübersicht

• Konvertiert USB auf RS232 und RS485 Schnittstellen
• Ermöglicht Kommunikation mit seriellen Geräten an modernen Computern
• Unterstützt Datenraten bis 921.600 Bit/s
• Galvanische Trennung durch optische Isolation
• Umschaltbar zwischen RS232 und RS485 Betrieb
• Betriebsspannung 5 V über USB Anschluss

Produktbeschreibung

Dieser Konverter überbrückt die fehlende serielle Schnittstelle moderner Computer, indem er USB-Signale in RS232 oder RS485 Pegel wandelt. Geräte wie industrielle Steuerungen, alte Messinstrumente oder Datenlogger, die nur über diese klassischen Schnittstellen verfügen, lassen sich so an PCs oder Laptops anschließen.

Das Modul nutzt optische Isolation zur galvanischen Trennung zwischen USB-Seite und der seriellen Schnittstelle. Dies schützt den Computer vor Spannungsspitzen und Störungen aus den angebundenen Geräten. Die Datenrate liegt je nach Modus bei bis zu 921.600 Bit/s, was auch für schnelle Datenströme ausreicht.

Typische Einsatzbereiche sind die Ansteuerung von Frequenzumrichtern und Motorsteuerungen in industriellen Anwendungen, die Kommunikation mit älteren Laborgeräten sowie die Wartung und Konfiguration von Netzwerk-Switches und Routern über deren Konsolen-Schnittstellen. Auch beim Betrieb von CNC-Maschinen oder Druckern mit serieller Steuerung bringt der Konverter moderne Computer in Betrieb.

Der Umschalter zwischen RS232 und RS485 sitzt auf dem Modul selbst, sodass kein Software-Konfiguration nötig ist. Die Stromversorgung erfolgt über den USB-Anschluss, ein separates Netzteil entfällt. Die Geräte auf Seite der seriellen Schnittstelle müssen für 3,3 V oder 5 V Logik ausgelegt sein; für andere Spannungsbereiche ist der Converter nicht geeignet.

Sicherheitshinweis

Das Modul ist nicht für den Anschluss an Hausinstallationen oder Stromversorgungsanlagen bestimmt. Es dient ausschließlich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken. Arbeiten an oder nahe bestehenden seriellen Installationen in industriellen Umgebungen sind Elektrofachkräften vorbehalten; im Zweifelsfall vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x USB zu RS232/485 Converter
