Deslizador doble / potenciómetro lineal / sensor analógico

Produktübersicht

• Zwei bewegliche Schieber in einem Regelwiderstand, jeweils eine unabhängige Spannung abgreifend
• Betriebsspannung 5 V, kompatibel mit Standard-Mikrocontroller-Boards
• Analoge Ausgänge zum direkten Anschluss an ADC-Eingänge
• Gesamtwiderstand 10 kOhm pro Kanal
• Robuste Kunststoffbauweise mit langen Haltbarkeitszyklen

Produktbeschreibung

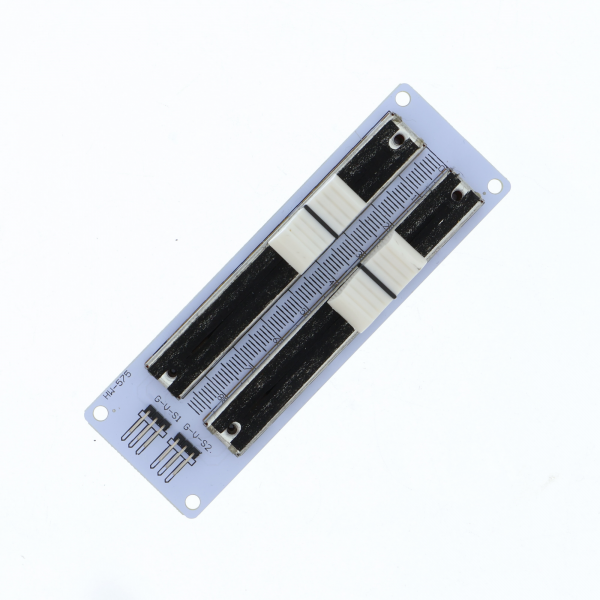

Ein Doppel-Schieberegler ist ein Linearpotentiometer mit zwei unabhängig beweglichen Reglern, von denen jeder eine proportionale Spannung an seinen Ausgang führt. Die beiden Kanäle lassen sich völlig getrennt voneinander steuern, was ermöglicht, zwei verschiedene analoge Werte gleichzeitig manuell einzustellen oder zu regeln.

Das Funktionsprinzip folgt dem klassischen Spannungsteiler, Der Schieber teilt den Widerstand, die abgegriffene Spannung hängt von der Position ab. Mit einer Betriebsspannung von 5 V liefert jeder Regler einen Ausgangsspannungsbereich zwischen 0 und 5 V, der sich direkt an die ADC-Eingänge eines Mikrocontroller-Boards anschließen lässt. Ein separater Spannungsregler ist nicht erforderlich, solange das Board selbst 5 V bereitstellt.

Die beiden analogen Kanäle machen das Modul etwa für Schnittstellen-Simulationen, Sound-Parameter-Steuerung oder die Echtzeit-Regelung mechanischer Antriebe in Versuchsaufbauten brauchbar. Im Laboralltag dient es auch als Spannungsquelle für Test- und Kalibrierzwecke, wenn variable analoge Eingangsignale vorgegeben werden müssen. Ein konkretes Beispiel ist der simultane Regler zweier LED-Helligkeiten, wobei jeder Schieber unabhängig die Stromstärke einer anderen Leuchtdiode einstellt.

Der Schieber arbeitet verschleißfrei, solange keine Verschmutzung eindringt. Zur Inbetriebnahme wird jedem Kanal ein Eingang des ADC-Wandlers zugeordnet, die Kalibrierung erfolgt durch Auslesen der Werte am oberen und unteren Ende des Bewegungsbereichs.

Sicherheitshinweis

Bei Anschluss an 3,3-V-Systeme darf die Betriebsspannung nicht überschritten werden, andernfalls beschädigen sich die Eingänge. Dieses Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht für den Einbau in den Hausstromkreis geeignet.

Lieferumfang

• 1* Doppel-Schieberegler / Linearpotentiometer / Analogsensor
